| Plaats van herkomst: | Shenzhen, China |
|---|---|
| Merknaam: | VEGASHINE / OEM |
| Modelnummer: | ATX-P6663A-Q170 |
| Min. bestelaantal: | 1 eenheid |
| Verpakking Details: | karton |
| Levertijd: | 3 tot 10 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 1000 stuks per maand |
| processor: | I3-i5-i7 cpu van Intel zesde en zevende | RAM: | 4 * DDR4 ram-socket tot 64 GB |
|---|---|---|---|
| Ethernet: | 3*Gigabit LAN | Weergave: | Steundp/DVI/VGA/HDMI-vertoning |
| COM: | 6*RS232/RS422/485 | Maat: | 305x244 mm |
| Stroom: | ATX-voeding | ||
| Markeren: | H170 industriële pc-moederbord,industriële pc-moederbord DDR4 |
||

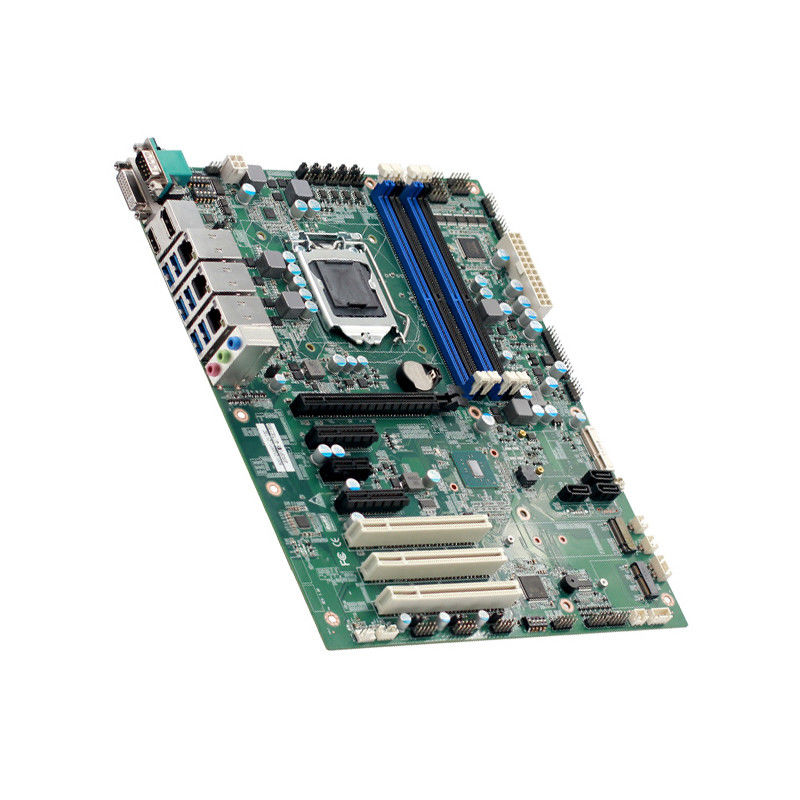

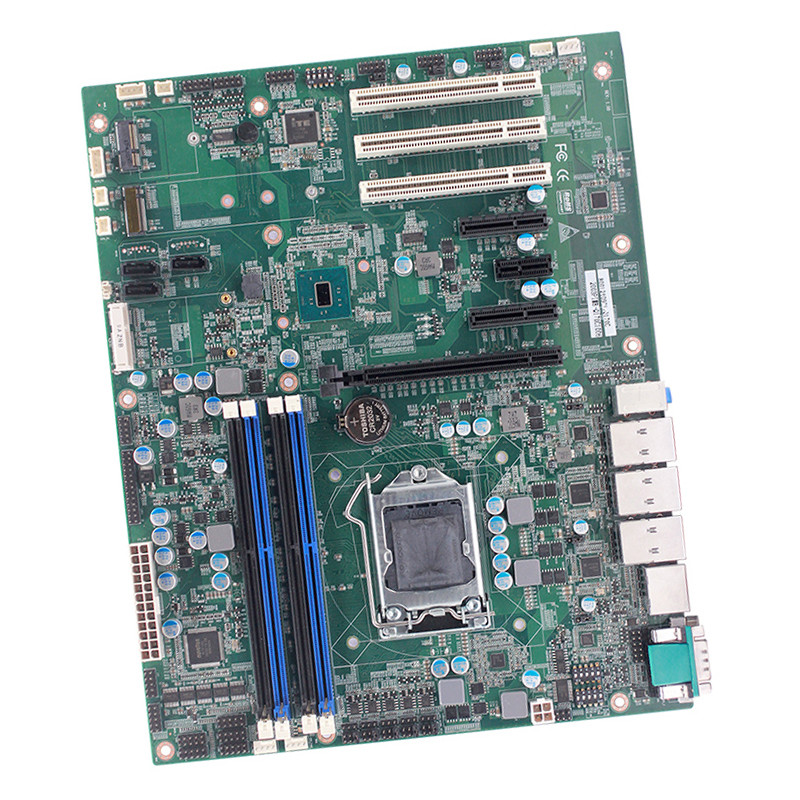

in-tel LGA1151 H170/Q170 chipsets 6pcie moederbord ddr4 industrieel moederbord 6com 3lan 1 * PCIE_X16, 2 * PCIE_X4
Belangrijkste kenmerken
Ondersteuning voor LGA1151-socket Intel 6e en 7e i3-i5-i7 CPU
Q170-chipset
Ondersteuning van 4 * DDR4 ram-socket tot 64 GB
Geïntegreerde Intel® HD Graphics
Ondersteuning van DP / DVI / VGA / HDMI-weergave
6*RS232/RS422/485
3*Gigabit-LAN
6*USB2.0
6*USB3.0
4 * Standaard SATAIII-poorten
2*M.2 Scoket
1*PCIE_X16
2*PCIE_X4
1*PCIE_X1
3 * PCI-sleuven
Mini-itx 305x244 mm
ATX-voeding
Specificaties
| Processor systeem | processor | Ondersteuning van Intel 6e generatie, 7e generatie Core, Pentium, Celeron-serie processors |
| CPU-pakket | LGA1151 | |
| chipset | Q170 | |
| BIOS | EFI-BIOS | |
| RAM | Technologie Architectuur | Dubbelkanaals DDR4 2133/2400MHz |
| Sleuf | 4 DDR4-geheugenslots, maximale ondersteuning 64G | |
| video- | Grafische controller | Intel HD Graphics 630 (model grafische kaart is gerelateerd aan CPU) |
| VGA | 2*6, 2.54mm pin header, maximale resolutie ondersteuning 2048*1536 @ 50Hz | |
| HDMI | Maximale resolutie ondersteuning (HDMI1.4) 4096 * 2304 @ 24Hz | |
| DP | Maximale resolutie ondersteuning 4096 * 2304 @ 60Hz | |
| DVI | Maximale resolutie ondersteunt 1920 * 1200 @ 60Hz | |
| Drie weergaven | Ondersteuning voor synchrone of asynchrone weergave met drie schermen | |
| I/O-backplane | haven |
1 * DP 1 *HDMI 1 * DVI 3* LAN 6*USB3.0 1 * MIC-OUT / LINE-OUT / LINE IN |
| Het internet | Controleur |
2 * Intel I211AT Gigabit-LAN 1 * Intel I219-LM Gigabit-LAN |
| Audio | Controleur | Realtek HD ALC269Q-VB audiodecodering (LINE-OUT + MIC_IN + LINE-IN + SPKOUT) |
| Super I/O | Controleur | NCT6106D |
| Hardwarebewaking | Waakhond-timer | 0-255 seconden, zorg voor waakhondroutine |
| Input/output-interface | USB |
6 * USB3.0 compatibel met USB2.0 / 1.1 6 * USB2.0, maximale ondersteuning + 5V / 1.5A |
| Seriële poort |
6 * COM COM1 kan worden geselecteerd als RS232 / RS485 / RS422 (DB9-interface) via DIP-schakelaar en BIOS-instellingen COM2, 3, 4, 5, 6 kan worden geselecteerd als RS232 of RS485 (pin-header) via jumperkapje en BIOS |
|
| Print poort | 1 * LPT | |
| PS/2 | 1 * PS / 2-pins interface | |
| GPIO | 2 * 8 bits, zorg voor routines, definieer vrij input / output, 5V @ 24mA-niveau | |
| Uitbreidingsbus | Mini-PCle | 1 mini-PCIe-slot, ondersteunt PCIe-apparaat |
| PCIE |
1 PCIEx16-slot 2 PCIEx4-sleuven 1 PCIEx1-slot |
|
| PGB | 3 PCI-sleuven | |
| opslag | M.2 | 1 sleutel M: 2242/2260/2280 SATA-businterface, 1 sleutel E: 2230-interface (WIFI) |
| SATA | 4 standaard SATAIII-interfaces, maximale overdrachtssnelheid 6Gb/s | |
| stroomvoorziening | Vermogenstype | ATX-voeding |
| werkomgeving | Bedrijfstemperatuur | -20 ℃ ~ + 60 ℃ |
| bewaar temperatuur | -40 ℃ ~ + 85 ℃ | |
| Werkvochtigheid | 0% ~ 90% relatieve vochtigheid, geen condensatie | |
| Opslag vochtigheid | 0% ~ 90% relatieve vochtigheid, geen condensatie | |
| systeem | Windows7 Windows10 Linux | |
| fysieke dimensie | maat | 305x244mm |
| gewicht | 0,5 kg |
