DFI HD620 Intel® H81 moederbord met 2 ISA-slots 10 COM Dual LAN ATX Industrial Mainboard

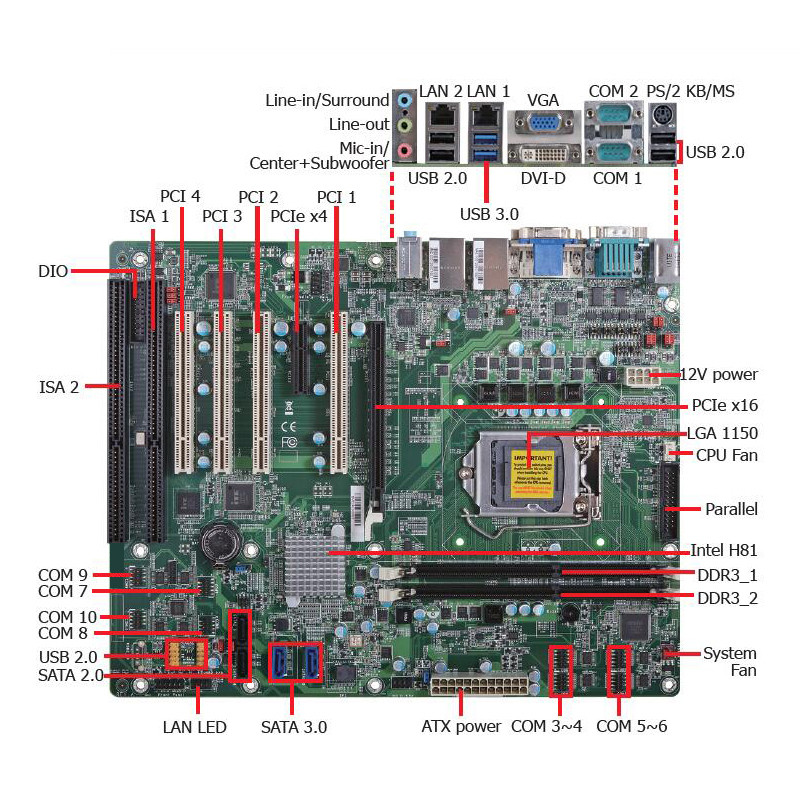

Model nr. HD620-H81 is een Intel® LGA1150 ATX-moederbord met 2*ISA, 4*PCI, 10*COM, 10*USB, dual LAN, DFI ATX industrieel moederbord/moederbord voor ISA-computer/server

Snelle details

LGA 1150 socket CPU, ondersteuning 4e generatie Intel^®CoreTMCPU

--Chipset Intel^®H81

-- Ondersteuning 2* DDR3 tot 16 GB

--1* PCIe x16

--1 * PCIe x4 (x1-signaal)

--4 *PCI

--2* ISA

--1 *VGA,

--1 *DVI-D

--2* Gigabit LAN

--10* COM

--10* USB: 2* USB 3.0, 8 * USB 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* Parallel

-- DIMENSIES:ATX-vormfactor, 305 mm (12") x 244 mm (9,6")

Specificaties

Verwerker

Intel® CoreTM-processors van de vierde generatie, LGA 1150-socket
Intel® CoreTM i7-4790S-processor, 8M Cache, 4,0 GHz, 65W
Intel® CoreTM i7-4770S-processor, 8M Cache, 3,9 GHz, 65W
Intel® CoreTM i7-4770TE-processor, 8M Cache, 3,3 GHz, 45 W
Intel® CoreTM i5-4590S-processor, 6M Cache, 3,7 GHz, 65W
Intel® CoreTM i5-4590T-processor, 6M Cache, 3,0 GHz, 35W
Intel® CoreTM i5-4570S-processor, 6M Cache, 3,6 GHz, 65W
Intel® CoreTM i5-4570TE-processor, 4M Cache, 3,3 GHz, 35W
Intel® CoreTM i3-4360 Processor, 4M Cache, 3,7 GHz, 54W
Intel® CoreTM i3-4350T-processor, 4M Cache, 3,1 GHz, 35W
Intel® CoreTM i3-4340TE-processor, 4M Cache, 2,6 GHz, 35W
Intel® CoreTM i3-4330 Processor, 4M Cache, 3,5 GHz, 54W
Intel® CoreTM i3-4330TE-processor, 4M Cache, 2,4 GHz, 35W
Intel® Pentium® G3420 processor, 3M Cache, 3,2 GHz, 53 W
Intel® Pentium® G3320TE processor, 3M Cache, 2,3 GHz, 35W
Intel® Celeron® G1820 processor, 2M Cache, 2,7 GHz, 53 W
Intel® Celeron® G1820TE-processor, 2M Cache, 2,2 GHz, 35W

Chipset

Intel® H81 chipset

Geheugen

Twee DIMM's met 240 pinen tot 16 GB Dual Channel DDR3 1333/1600MHz

BIOS

AMI SPI 64Mbit

Grafiek

Intel® HD Graphics

OpenGL 4.0DirectX 11.1

1 x DVI-D
1 x VGA
DVI-D/VGA: resolutie tot 1920x1200 @ 60Hz

Uitbreidingsinterface

1 x PCIe x16 (gen 2)
1 x PCIe x4 (gen 2)
4 x PCI
2 x ISA

Audio

Audio codec Realtek ALC886

Ethernet-controller

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

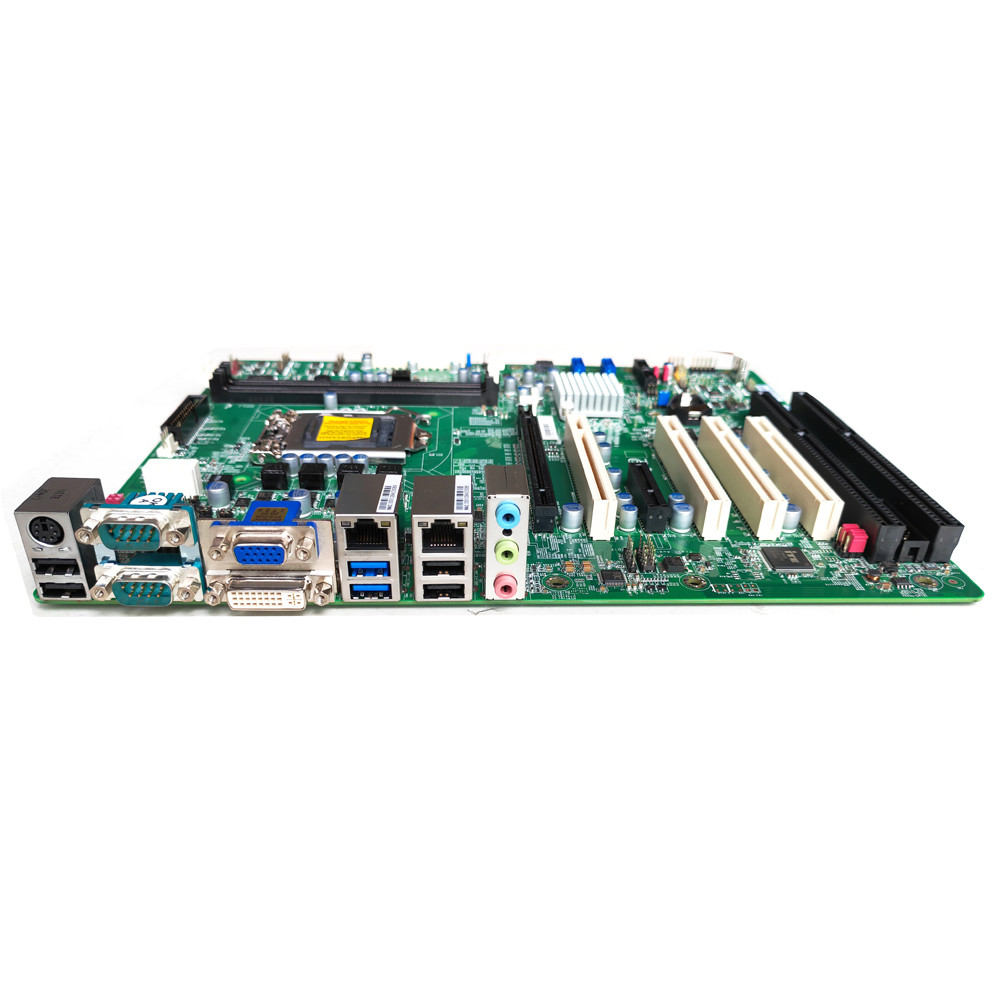

Achterinvoer/uitvoer

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 w/vermogen) (DB-9)

2 x USB 3.0
4 x USB 2.0

1 x PS/2 (mini-DIN-6)

1 x VGA
1 x DVI-D

Audio: 1 x Line-out: 1 x Mic-in: 1 x Line-in:

Interne I/O

8 x RS-232 (2,0 mm afstand)

4 x USB 2.0 of 1 verticale USB 2.0*

1 x Audio (Line-out/Mic-in)
1 x S/PDIF

2 x SATA 3.0 (tot 6 Gb/s)
2 x SATA 2.0 (tot 3 Gb/s)

1 x 8-bits DIO

Wachthondstimer

Output & Interval:System Reset, programmeerbaar via software van 1 tot 255 seconden

TPM beschikbaar op aanvraag

Kracht

ATX-vermogen

8-pin ATX 12V-vermogen
24-pins ATX-aangedreven

Verbruik

In stilstand: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
Max: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

RTC-batterij:CR2032 Coin Cell

OS-ondersteuning

Windows XP Professional x86 & SP3 (32-bit) (beperkte functie)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bits)
Windows 8 Enterprise x64 (64-bits)


Milieu

Temperatuur

Werktijd: 0 tot 60°C
Berging: -20 tot 85°C

Vochtigheid

Werkt: 5 tot 90% RH
Opbergen: 5 tot 90% RH

MTBF

435,517 uur @ 25°C; 253,313 uur @ 45°C
Berekeningsmodel: Telcordia Uitgave 2, methode I Geval 3
Milieu: GB, GC ️ Ground Benign, Controlled

Afmetingen

ATX-vormfactor 305 mm (12") x 244 mm (9.6")

Hoogte

PCB: 1,6 mm
Bovenkant: 38,5 mm
Onderkant: 4,4 mm
