| Plaats van herkomst: | Shenzhen China |
|---|---|
| Merknaam: | VEGASHINE / OEM |
| Modelnummer: | ITX-Z6741D-11 |
| Min. bestelaantal: | 1 Eenheid |
| Verpakking Details: | Verpakking |
| Levertijd: | 3 tot 10 het werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 1000 eenheden per maand |
| CPU: | Ondersteuning van Intel®Tiger Lake-UP3 processor (1135G7/1145G7, enz.) | RAM: | DDR4 3200MHz, max 64GB |
|---|---|---|---|
| Ethernet: | 1*Gigabit LAN (Dual LAN voor kiezen) | Afbeelding: | LVDS1/EDP1+EDP2+HDMI+VGA-uitgang |
| Com: | 6* COM | Grootte: | 170 x 170 mm |
| Kracht: | DC 12~19V stroomtoevoer |
Belangrijkste kenmerken
--- Ondersteuning van Intel®Tiger Lake-UP3 processor (1135G7/1145G7, enz.)
--- Ondersteuning voor SO-DIMM met twee kanalen, DDR4 3200MHz, Max64GB
--- Ondersteuning van LVDS1/EDP1+EDP2+HDMI+VGA-uitgang, vier
synchroon en asynchroon weergeven
--- Aan boord 1*Realtek RTL8111H/8111G Gigabit netwerkkaart
(facultatief dubbel netwerk)
--- Ondersteuning van 2*USB3.2 Gen2 (10 Gbps), 2*USB3.2 Gen1 (5 Gbps)
--- 7*USB2.0
--- 6*COM (ondersteunt COM2/3 tweerichtings RS485)
--- 1*M.2 M Sleutel ondersteunt PCIEX2/SATA adaptief; 1*SATAIII(6.0
Geb/s)
--- 1*M.2 E Sleutel, ondersteunt Wifi6/Bluetooth module uitbreiding;
--- 1*M.2 B Key, ondersteunt 4G/5G module uitbreiding (optioneel);
--- 1*SIM-kaartslot
--- stroomvoorziening DC 12~19V (12V vereist een adapter van 7A of hoger)
--- Grootte: 170*170 mm ITX-moederbord
Specificaties
| CPU |
Intel® Tiger Lake-UP3-processor (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Chipset | Intel® SOC |
| Display Chip | Intel® Iris® Xe Graphics |
| Uitvoer weergeven | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Multi-Display | Ondersteunt asynchrone weergave op vier schermen |
| USB-poorten | 2 × USB 3.2 Gen2 (10 Gbps) 2 × USB 3.2 Gen1 (5 Gbps) 7 × USB 2.0 |
| Geheugen | 2 × SO-DIMM-slots, DDR4 3200MHz, ondersteunt tot 32 GB |
| Geluidseffecten | Aan boord van de ALC897 audio decoder controller onafhankelijke versterker van het vermogen NS4251 (3W @ 4Ω MAX) |
| Netwerkkaart | Aan boord 1 × Realtek RTL8111H/8111G Gigabit Ethernet (dual network optionele) |
| Bewaarplaats | 2 × M.2 M Sleutel, ondersteunt PCIe x2/SATA adaptieve 1 × SATA III (6,0 Gb/s) |
| Uitbreiding Slots | 1 × M.2 E Sleutel, ondersteunt Wi-Fi 6/Bluetooth module uitbreiding 1 × M.2 B Sleutel, ondersteunt 4G/5G module uitbreiding 1 × SIM-kaartsleuf |
| COM-poorten | IT8786E-I-controller |

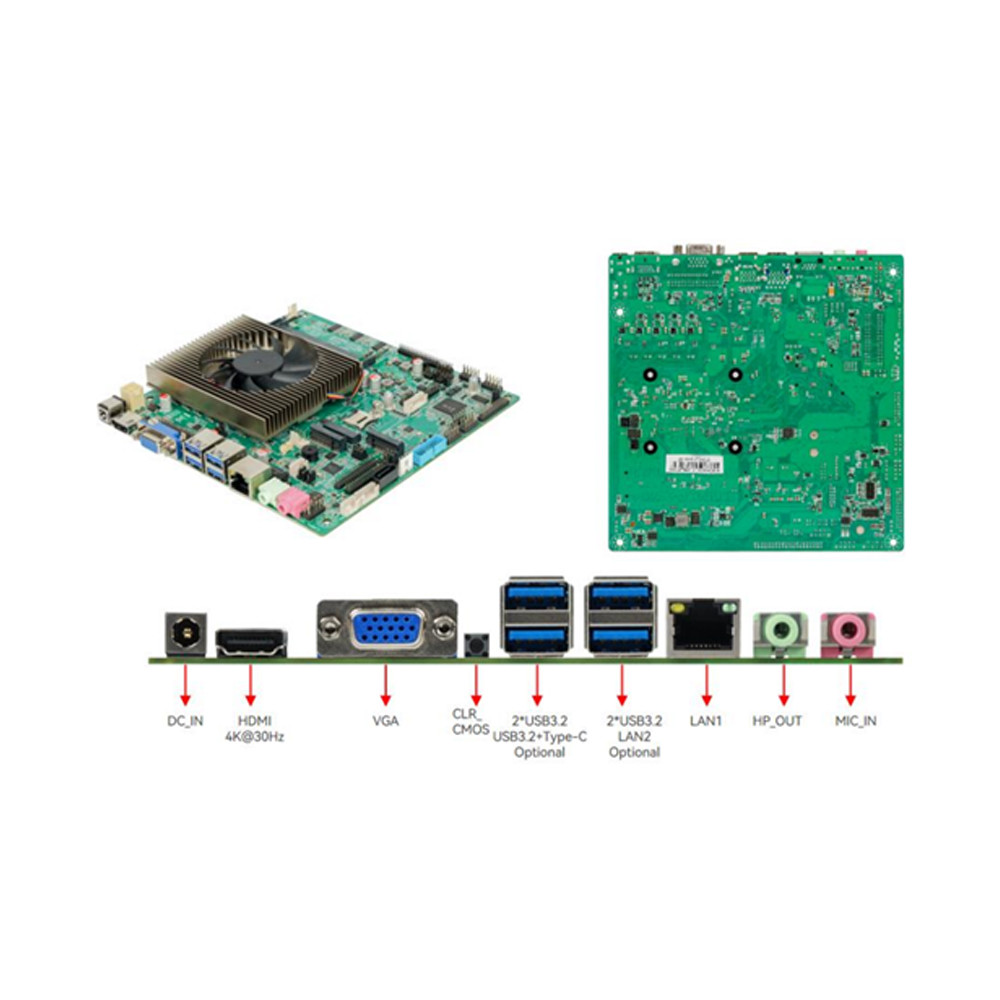

| Achterste I/O-interface | 1* DC_IN |
| 1*HDMI | |
| 1*VGA | |
| 1*CLR_CMOS-knop | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (eenLan/type C facultatief) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
Interne I / O aansluiting |
1*F_AUDIO pin,1*Luidsprekerpen |
| 1*INVERT-speld | |
| 2*EDP-pinnen (')LVDS-speld | |
| 1*BKCL-speld | |
| 1*SATA pin,1*SATA_PWR pin | |
| 1*F_USB1 (uitbreidbaar 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (kan worden uitgebreid tot 5*USB2.0) | |
| 1*LPT-speld | |
| 1*JPS2-speld | |
| 1* GPIO-pin | |
| 1* TPM-speld | |
| 1*F_PANEL pin | |
| 6*COM-pins | |
| 1CFAN-pin,1SFAN-pin | |
| 1JHDMI-pin,1JVGA-speld | |
| 1*ATX_IN-afvoer | |
| BIOS | AMI BIOS |
| Stroomvoorziening | DC 4PIN ATX 12~19V stroominvoer |
| Koelsysteem | Inclusief een nieuwe CPU radiator |
| Werkomgeving | Temperatuur: -15~60°C; vochtigheid 0%~95%, niet-condenserend |
| Grootte | 170*170 mm ITX-moederbord |
Model van ondersteunende processoren:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
